多層PCB板是指用于電器產品中的多層線路板,多層PCB板用上了更多單面板或雙面板的布線板。用一塊雙面作內層、二塊單面作外層或二塊雙面作內層、二塊單面作外層的印刷線路板，通過定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板就成為四層、六層印刷電路板了，也稱為多層印刷線路板。

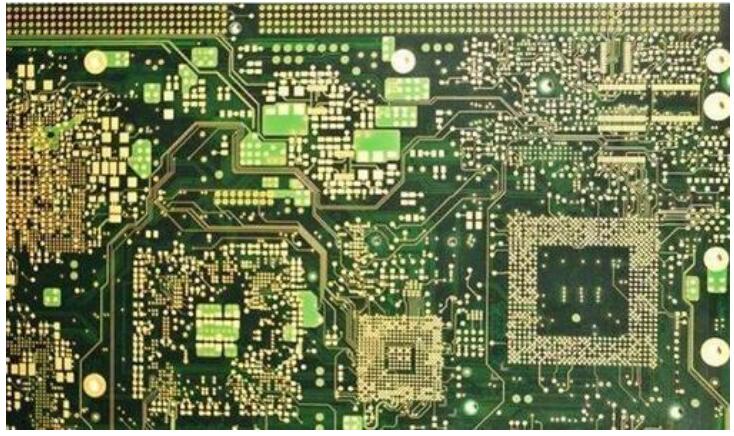

　　多層PCB板各層的結構：

　　目前的電路板，主要由以下組成

　　1、線路與圖面(Pattern)：線路是做為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。線路與圖面是同時做出的。

　　2、介電層(Dielectric)：用來保持線路及各層之間的絕緣性，俗稱為基材。通常工藝在PCB各層之間的介質稱為半固化片，亦稱為PP。

　　3、孔(Through hole / via)：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則做為零件插件用，另外有非導通孔(nPTH)通常用來作為表面貼裝定位，組裝時固定螺絲用。

　　4、防焊油墨(Solder resistant /Solder Mask) ：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質(通常為環氧樹脂)，避免非吃錫的線路間短路。根據不同的工藝，分為綠油、紅油、藍油。

　　5、絲印(Legend /Marking/Silk screen)：此為非必要之構成，主要的功能是在電路板上標注各零件的名稱、位置框，方便組裝后維修及辨識用。

　　6、表面處理(Surface Finish)：由于銅面在一般環境中，很容易氧化，導致無法上錫(焊錫性不良)，因此會在要吃錫的銅面上進行保護。保護的方式有噴錫(HASL)，化金(ENIG)，化銀(Immersion Silver)，化錫(Immersion Tin)，有機保焊劑(OSP)，方法各有優缺點，統稱為表面處理。
