隨著電子產品不斷的更新換代，pcb的需求量也越來越大，其實在大批量生產之前，需要工程師們經過不斷的試驗，測試，包括板子的功能，外形這些，要測試板子，必須要有實物pcb板，那么就要進行pcb打樣，下面小編來詳細的說一說。

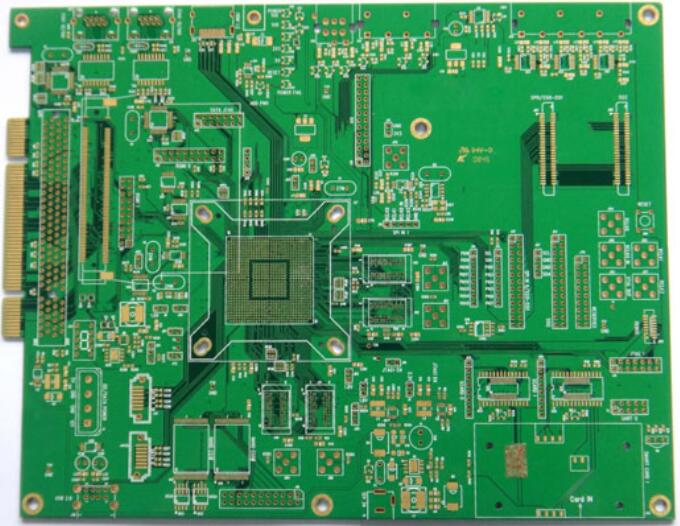

　　pcb打樣是什么意思

　　所謂“PCB打樣”，即是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路，并完成PCB之后，向工廠進行小批量試產的過程。這個過程屬于產品設計未完成確認和測試之前，即我們所理解的“PCB打樣”。

　　電子產品的更新迭代比較快，所以pcb打樣的需求也在逐步的成長當中，市場份額在不斷擴大，隨著電子產品的工藝要求越來越高，信息越來越高速，導致多層板pcb打樣上升比較快。

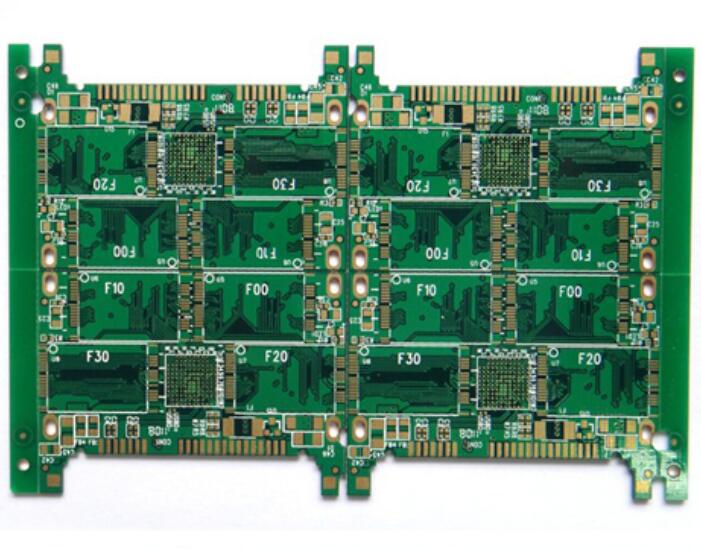

　　pcb打樣有哪些表面處理工藝

　　常見的PCB表面處理工藝有：熱風整平(HASL，hot air solder leveling)俗稱噴錫，有機涂覆(OSP)，化學鍍鎳/浸金，浸銀，浸錫等。

　　以上就是小編為您介紹的關于什么是pcb打樣和常見的表面處理工藝，希望能夠幫助到大家，如果想要了解更詳細的產品可點擊右側人工服務或者直接聯系我們18118734090，我們會有專業(yè)的人士為您對接。
