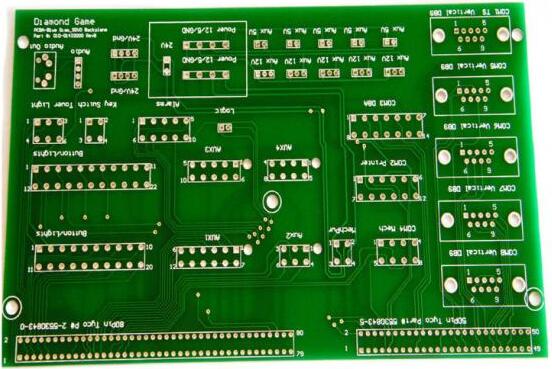

PCB打樣就是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路，并完成PCB之后，向工廠進行小批量試產的過程，即為PCB打樣。而PCB打樣的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和測試之前，都稱之為PCB打樣，下面線路板廠小編來說一說pcb打樣和制板的區別和pcb打樣的四個注意事項。

　　pcb打樣和制板的區別

　　其實這兩種只是口語不同，意思是一樣的，不用特別區分。

　　四個注意事項

　　1、選擇打樣數量時需謹慎，以有效控制成本。

　　2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗。

　　3、進行全面的電氣檢查，提升PCB板的電氣性能。

　　4、做好信號完整性布局，降低噪聲提升PCB穩定性。

　　以上就是小編整理的關于pcb打樣和制板的區別在哪里和pcb打樣的四個注意事項，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
