對于硬件工程師來說，在進行PCB設計時，要考慮到阻抗匹配的問題，如果PCB阻抗匹配不合理，高速信號線會受到很大的干擾，導致PCB不能正常工作。

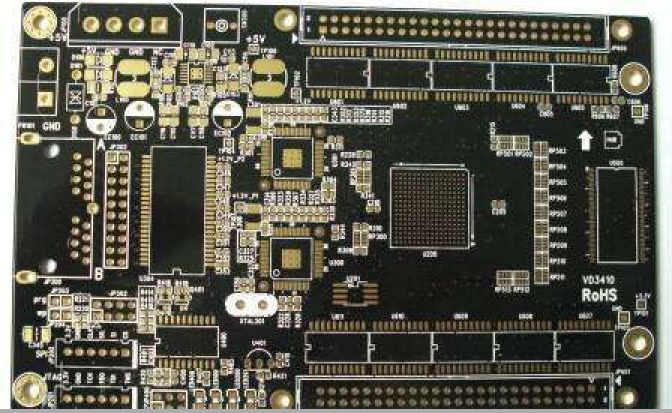

　　PCB 差分布線和阻抗匹配的意思

　　差分傳輸是一種信號傳輸?shù)募夹g(shù)，區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相同，相位相反。在這兩根線上的傳輸?shù)男盘柧褪遣罘中盘枴Ｐ盘柦邮斩吮容^這兩個電壓的差值來判斷發送端發送的是邏輯0還是邏輯1。在電路板上，差分走線必須是等長、等寬、緊密靠近、且在同一層面的兩根線。

　　一般類型有：USB、以太網、PCIE、SATA、RS485、RS422、HDMI、LVDS

　　常用對有：+/- ? ?PM/PN ?TXN/TXP?

　　差分信號與傳統的一根信號線一根地線(即單端信號)走線的做法相比，其優缺點分別是：

　　抗干擾能力強。干擾噪聲一般會等值、同時的被加載到兩根信號線上，而其差值為0，即，噪聲對信號的邏輯意義不產生影響。

　　能有效抑制電磁干擾(EMI)。由于兩根線靠得很近且信號幅值相等，這兩根線與地線之間的耦合電磁場的幅值也相等，同時他們的信號極性相反，其電磁場將相互抵消。因此對外界的電磁干擾也小。

　　時序定位準確。差分信號的接收端是兩根線上的信號幅值之差發生正負跳變的點，作為判斷邏輯0/1跳變的點的。而普通單端信號以閾值電壓作為信號邏輯0/1的跳變點，受閾值電壓與信號幅值電壓之比的影響較大，不適合低幅度的信號。

　　缺點：

　　若電路板的面積非常吃緊，單端信號可以只有一根信號線，地線走地平面，而差分信號一定要走兩根等長、等寬、緊密靠近、且在同一層面的線。這樣的情況常常發生在芯片的管腳間距很小，以至于只能穿過一根走線的情況下。

　　(So，差分信號要優先布線)
