蘇州，簡稱為蘇，又稱姑蘇、平江等，是國家歷史文化名城和風景旅游城市，國家高新技術產業基地，在蘇州想找專業小批量pcb打樣廠家，還是比較容易的，就是有點小貴，那么蘇州小批量多層pcb打樣哪里有呢，下面小編來說一說。

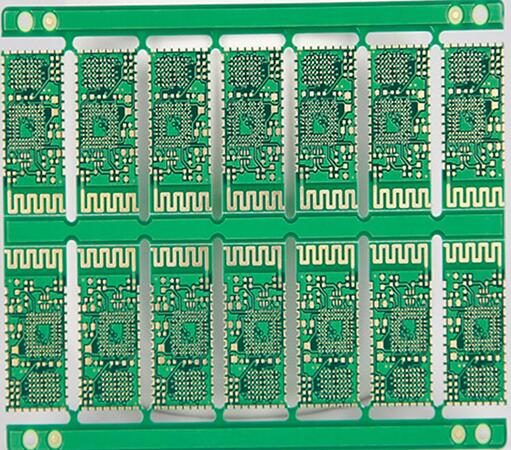

　　蘇州小批量多層pcb打樣

　　在小批量多層pcb打樣的時候應該要明確以下幾個方面。

　　一，加工層次的定義不明確。

　　在TOP層設計單面板，如果不加說明正反做，或許做出來的板子裝上設備而不容易焊接。

　　二，大面積銅箔離外框太近。

　　大面積銅箔距外框至少應保證0.2毫米的距離，因?yàn)樵阢娤餍螤顣r(shí)，如果銑削到銅箔上，很容易導致銅箔翹曲和阻焊劑脫落。

　　三，用填充塊畫焊盤。

　　使用填充塊畫焊盤在設計線路時可以通過DRC進行檢查，但是對于加工是不行的，所以這類焊盤不能直接生成阻焊數據，在上阻焊劑時，填充塊區域會被阻焊劑覆蓋，造成器件焊接困難。

　　四，電地層又是花焊盤又是連線。

　　由于設計成花焊盤電源，地層與實際印刷板上的圖像相反，所有連接都是隔離線。繪制幾組電源或幾種地面隔離線時要小心，不能留下缺口，使兩組電源短路，連接區域不能封鎖。

　　五、字符亂放。

　　字符蓋焊盤SMD焊片給印刷板的通斷測試和元件的焊接帶來不便。字符設計太小，絲網印刷困難，字符重疊，難以區分。

　　六、表面貼裝設備的焊盤太短。

　　對于通斷測試，對于太密表面的貼裝裝置，兩腳之間的距離相當小，焊盤也相當細，安裝測試針時，必須上下交錯位置，如焊盤設計過短，雖然不影響裝置的安裝，但會使測試針錯位。

　　七、設置單面焊盤孔徑。

　　單面焊盤一般不鉆孔。如果鉆孔需要標記，孔徑應設計為零。假如設計了數值，這樣在產生鉆孔數據時，這個位置就會出現孔座標，題。鉆孔時應特別標注單面焊盤。

　　八、焊盤重疊。

　　鉆孔過程中，鉆頭會因多次鉆孔而斷裂，造成孔損傷。多層板中兩個孔重疊，畫出底片后表現為隔離盤，造成報廢。

　　九、設計中填充塊過多或用極細線填充。

　　光繪數據丟失，光繪數據不完整。由于填充塊在光繪數據處理中是用線一條一條地去畫，所以產生的光繪數據量相當大，增加了數據處理的難度。

　　十、濫用圖形層。

　　有些圖形層做了一些無用的連接，本來是四層板卻設計了五層以上的線路，造成誤解。違反常規設計。設計時應保持圖形層完整清晰。

　　蘇州小批量多層pcb打樣哪里有?這里小編推薦深圳市誠暄電路科技有限公司，他們是一家專業從事快速pcb板生產，線路板制作，電路板加工和銷售為一體的高新技術廠家。專注雙面pcb板，四層pcb板，多層pcb板的生產制作，快板可以加急8小時快速交貨，批量可以加急48小時快速交貨，準時交貨率達98%以上。在選擇的時候可以多加考慮。

　　以上就是小編整理的關于"蘇州小批量多層pcb打樣哪里有",希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
