阻抗(Zo)定義：對流經其中已知頻率之交流電流所產生的總阻力稱為阻抗(Zo)。對印刷電路板而言，是指在高頻訊號之下，某一線路層(signal layer)對其最接近的相關層(reference plane)總合之阻抗。

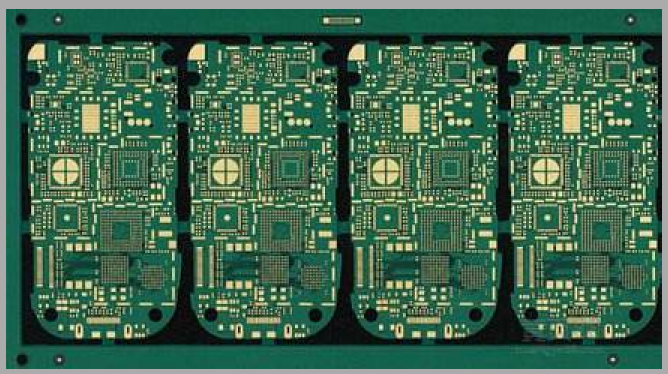

　　PCB阻抗匹配的主要類型及影響因素：

　　1 阻抗類型：

　　(1)特性阻抗　在計算機﹑無線通信等電子信息產品中， PCB的線路中的傳輸?shù)哪芰浚?是一種由電壓與時間所構成的方形波信號(square wave signal， 稱為脈沖pulse)，它所遭遇的阻力則稱為特性阻抗。

　　(2)差動阻抗　驅動端輸入極性相反的兩個同樣信號波形，分別由兩根差動線傳送，在接收端這兩個差動信號相減。差動阻抗就是兩線之間的阻抗Zdiff。

　　(3)奇模阻抗　兩線中一線對地的阻抗Zoo，兩線阻抗值是一致。

　　(4)偶模阻抗　驅動端輸入極性相同的兩個同樣信號波形， 將兩線連在一起時的阻抗Zcom。

　　(5)共模阻抗　兩線中一線對地的阻抗Zoe，兩線阻抗值是一致，通常比奇模阻抗大。

　　其中特性和差動為常見阻抗，共模與奇模等很少見。

　　2 影響阻抗的因素：

　　W—–線寬/線間　線寬增加阻抗變小，距離增大阻抗增大;

　　H—-絕緣厚度　厚度增加阻抗增大;

　　T——銅厚　銅厚增加阻抗變小;

　　H1—綠油厚　厚度增加阻抗變小;

　　Er—–介電常數　參考層　DK值增大， 阻抗減小;

　　Undercut—-W1-W　undercut增加， 阻抗變大。
